系统概述

随着国家对井下作业安全的重视,煤矿/井下人员定位系统作为“六大系统”的其中一个系统,可以提高煤矿/井下作业安全保障,预防和减少事故发生的概率,事故后可以提高救援效率,尽量减少伤亡。

星网云联针对煤矿/井下人员定位研发一套基于无线自组网的免布线UWB人员定位系统,能高效、精准地实现施工人员实时定位、电子围栏、视频联动、区域报警、紧急求救、考勤管理等功能,助力煤矿/井下施工人员安全管理。

系统优势
01 基站部署: 星网部署间距 >传统部署
星网云联UWB煤矿/井下定位系统:

基站双通道测距,部署间距可达300-600米,所需定位基站数量少,施工难度低

传统UWB煤矿/井下定位系统:

基站单通道测距,部署间距可达150-200米,所需定位基站数量多,施工难度高

系统优势:部署间距提升 2 - 3 倍,基站数量减少1/2 ~ 2/3

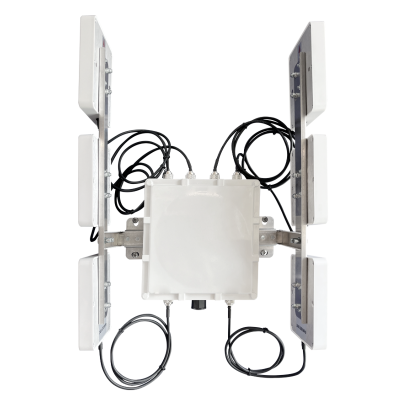

窄带波束天线技术+双射频前端技术:

专为煤矿/井下定制的双窄带波束定向天线,采用双射频前端输出,实现单基站信号前后双向辐射,双向定位。

02 施工布线: 星网定位真0布线>传统UWB100%布线

星网云联UWB煤矿/井下定位系统

布线方式:免布线  电源:直接依靠强电

传统UWB煤矿/井下定位系统

布线方式:光纤或网线

电源:POE交换机或适配器(光纤交换机)

施工:熔纤(或固定光模块)+网络调试

系统优势:布线 0 成本
无线自组网数据传输技术:

定位数据采用mesh无线自组织网络技术;

支持>30个基站级联传输;

最大无线宽带双频1.167Gbps。

03 项目成本: 星网定位<传统UWB

星网云联UWB煤矿/井下定位系统

煤矿/井下施工过程中一定距离增加基站,系统自动获取基站位置,减少安装、调试工作量,维护成本低

传统UWB煤矿/井下定位系统

煤矿/井下施工过程中增加基站,需新增布线、安装和调试设备,维护成本高

系统优势:满足煤矿/井下施工移动性的特点,维护成本大幅降低
标签预位置估算技术:

系统根据窄带无线网络估算出标签的预位置,再结合UWB双通道定位,精准定位标签位置。

定位基站部署

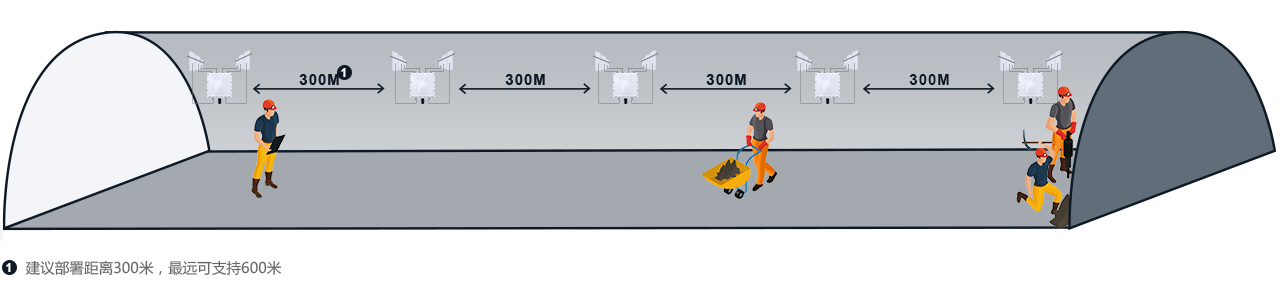

定位基站部署图

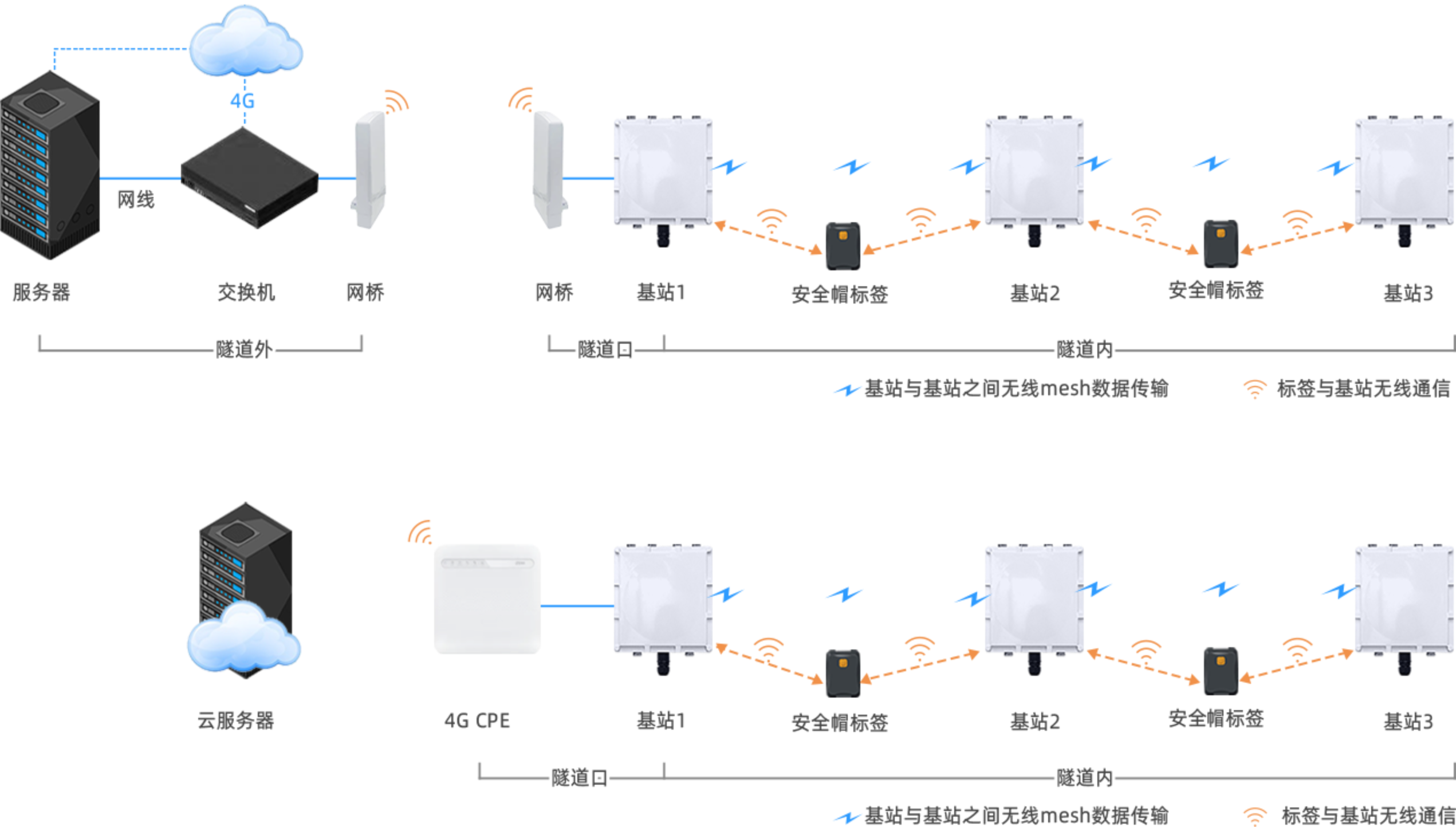

煤矿/井下实施架构图
矿井实施框架图
系统功能

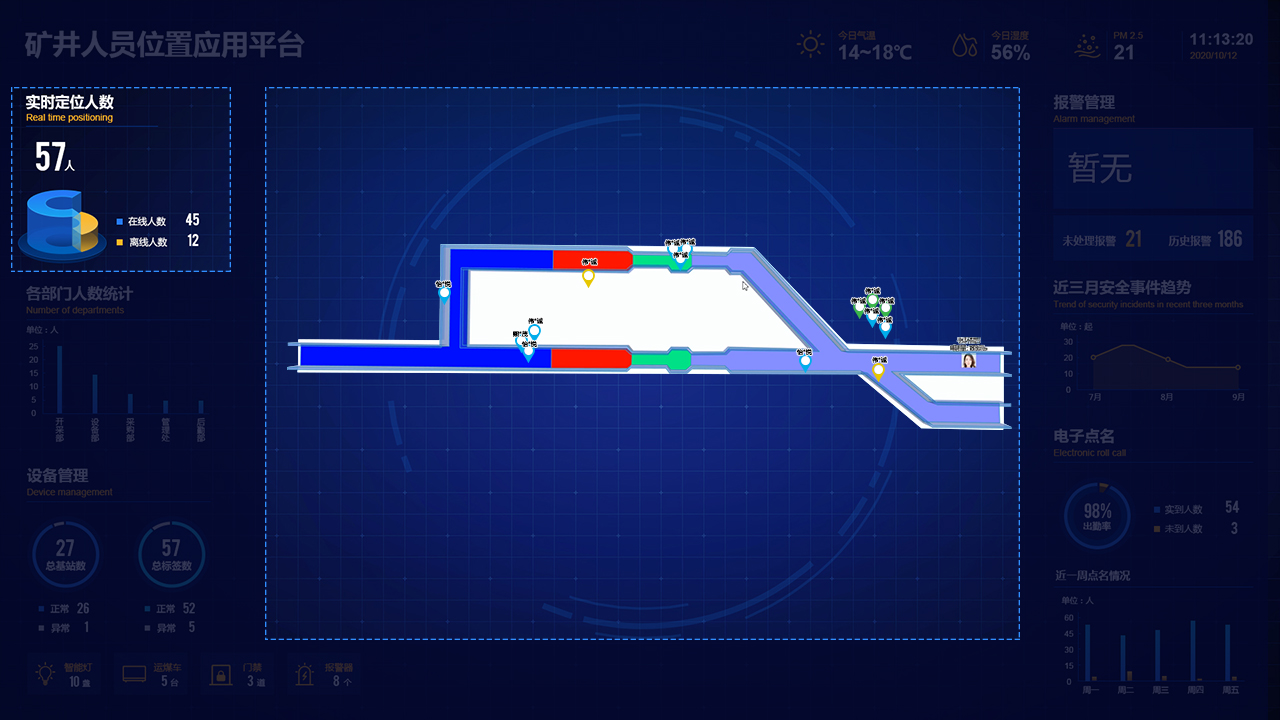

实时定位截图
01  实时定位
  • 实时定位煤矿/井下施工人员位置;
  • 实时监测当前煤矿/井下、区域、部门、工种等进入场景人数、具体位置;
  • 实时查看煤矿/井下人员分布情况以方便后台调度。
实时定位查询
02  实时定位查询
  • 多条件筛选,查询定位人员综合信息;
  • 一键追踪目标信息。

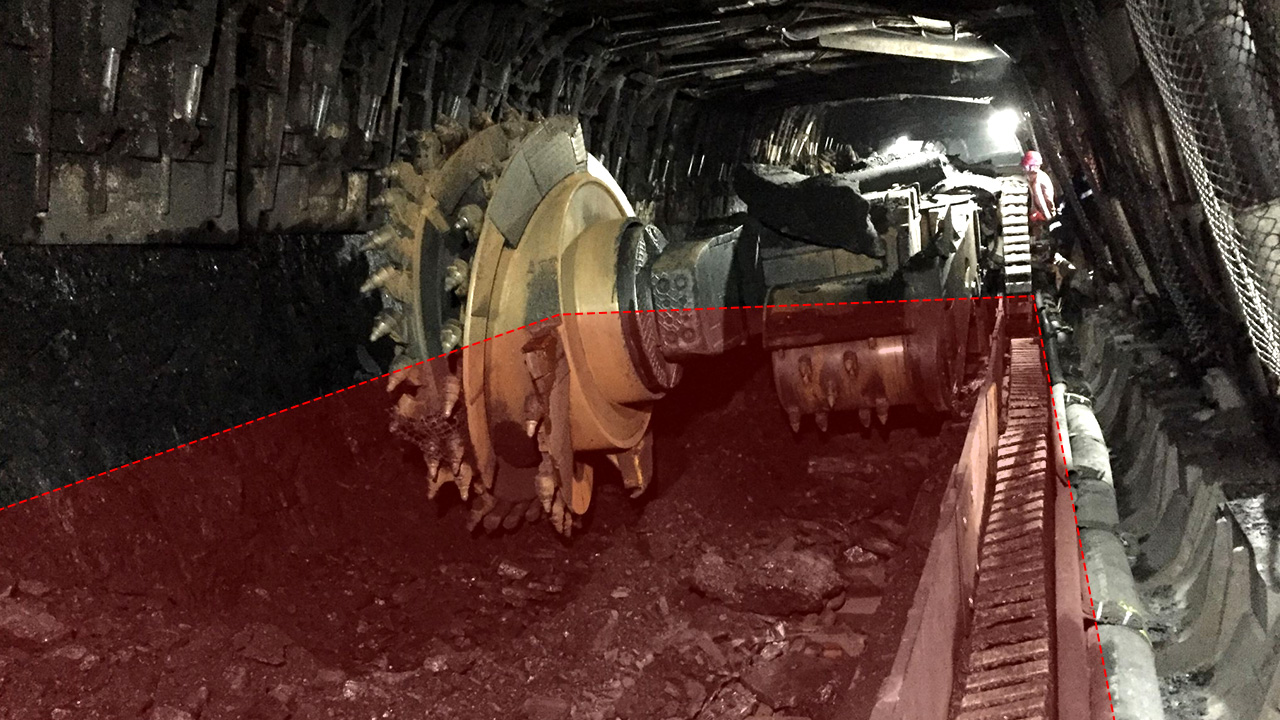

电子围栏
03  电子围栏
  • 灵活设置电子围栏、出入权限及报警规则;
  • 对无权限进入电子围栏区域人员进行报警管理。

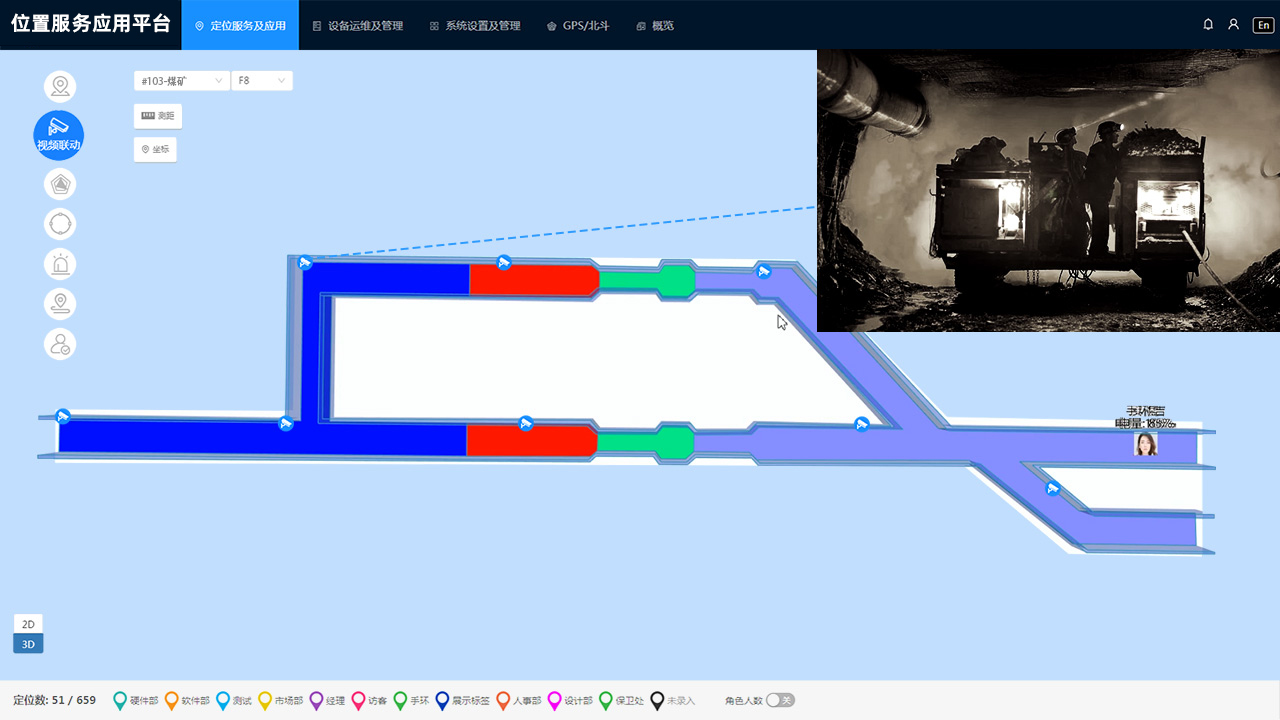

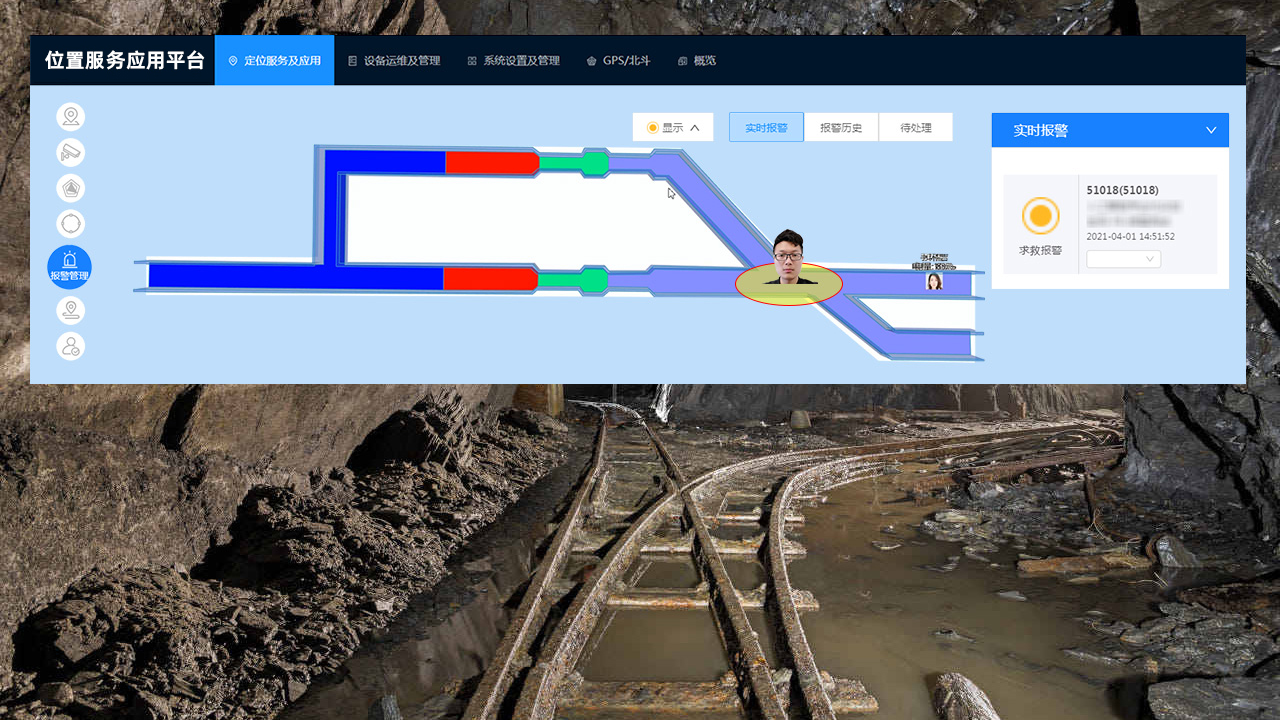

视频联动
04  视频联动
  • 定位视频监控联动,实施掌握现场动态;
  • 进入电子围栏区域,触发入界报警提示。

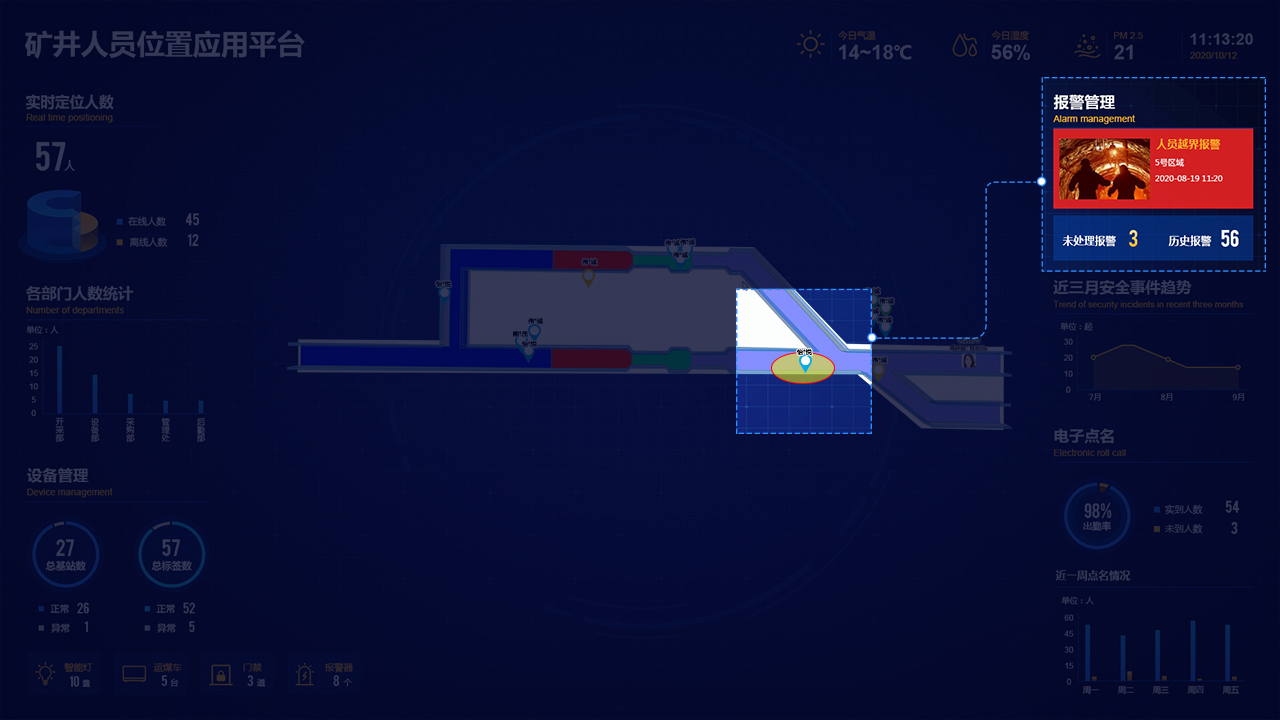

区域报警
05  区域报警
  • 限制区域设置自主化;
  • 灵活配置任意区域限制规则;
  • 实现对不同人员、不同区域、不同时间规范限制;
  • 让管理更精确、更高效。

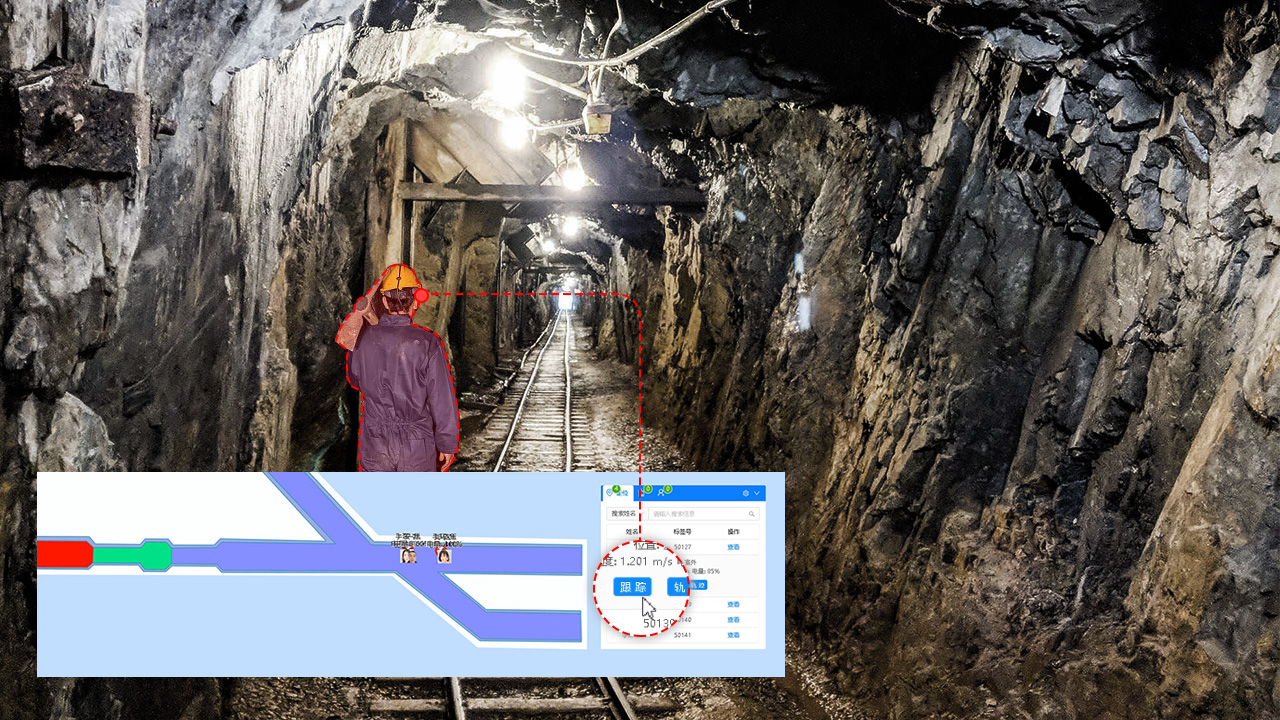

紧急求救
06  紧急求救

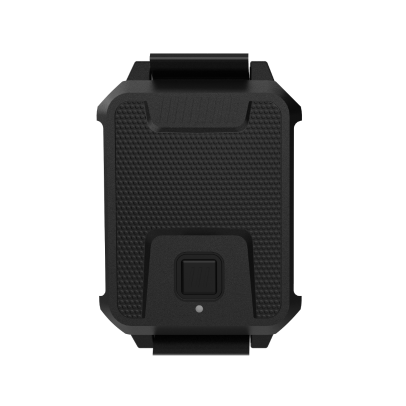

  • 人员穿戴设备与平台无线双向通讯;
  • 实时接收人员异常求救信息;
  • 精准定位求救人员位置;
  • 主动声光提醒,高效快速应对异常情况。

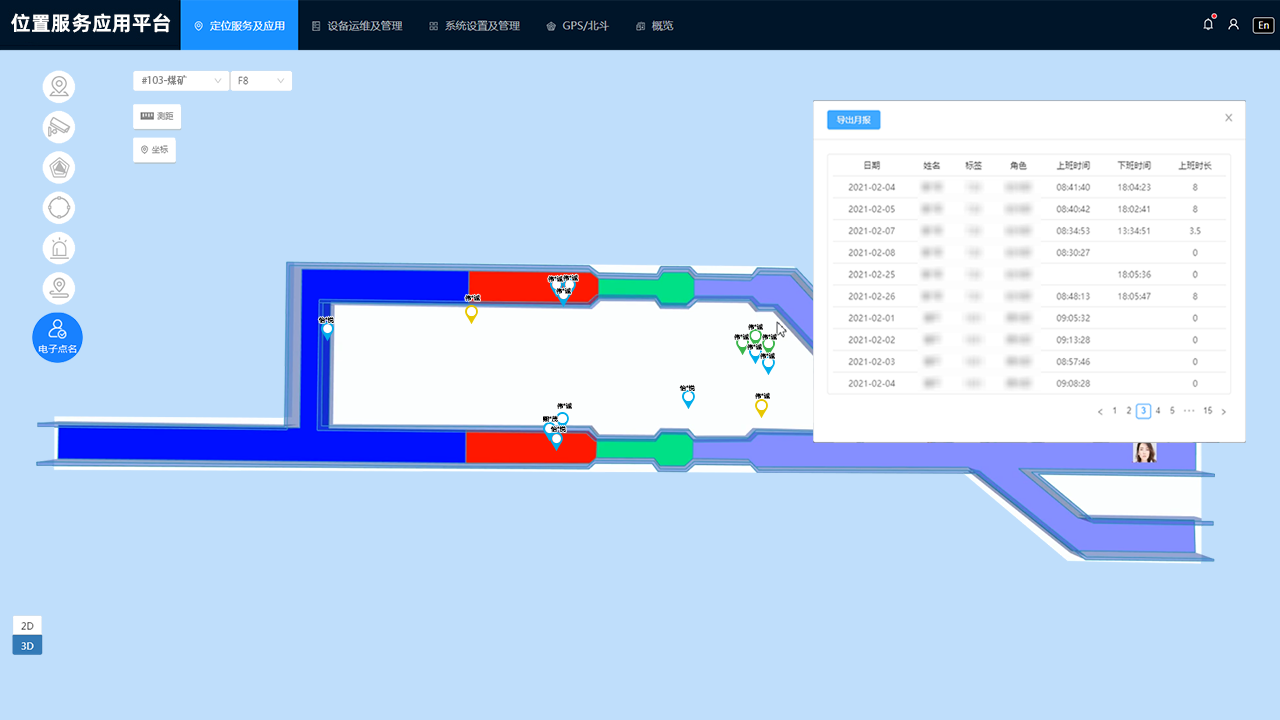

考勤管理
07  考勤管理
  • 全自动化人员考勤;
  • 可制定区域人员考勤、部门人员考勤等多种考勤方式;
  • 考勤数据自动统计储存。

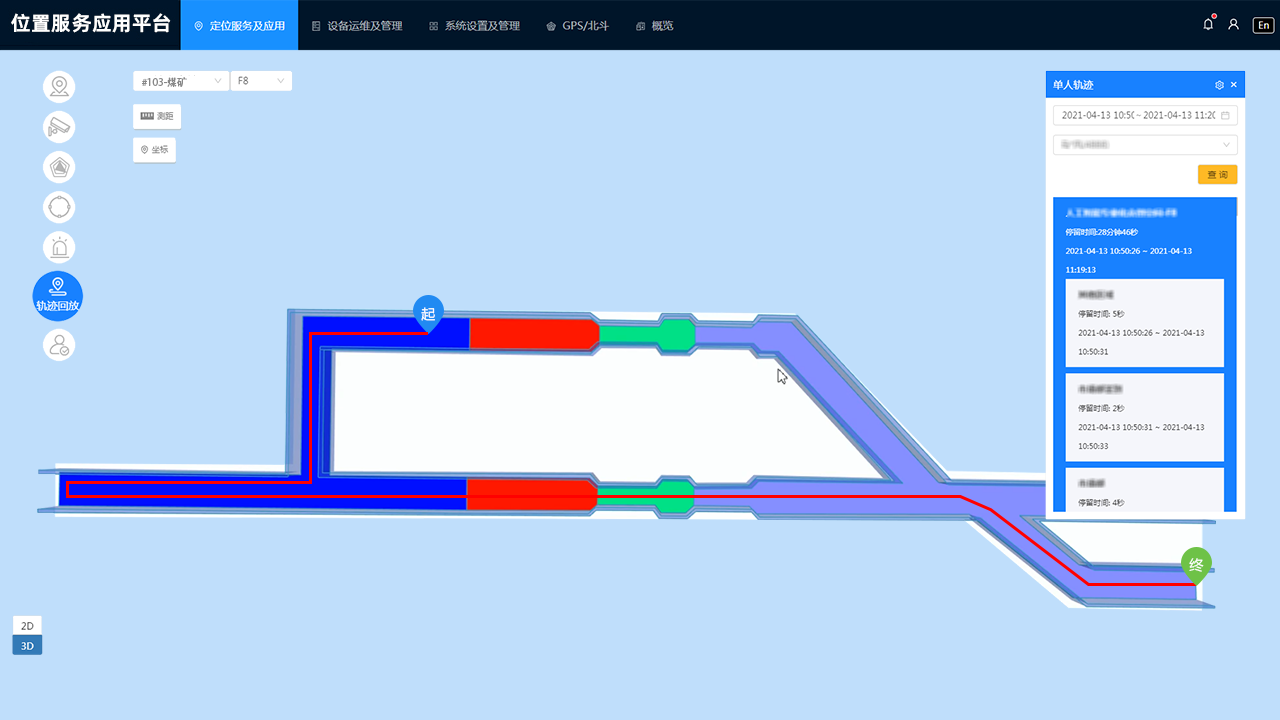

定位轨迹查询
08  定位轨迹查询
  • 智能储存统计区域停留信息,让定位有迹可循;
  • 自由选择回放时间。

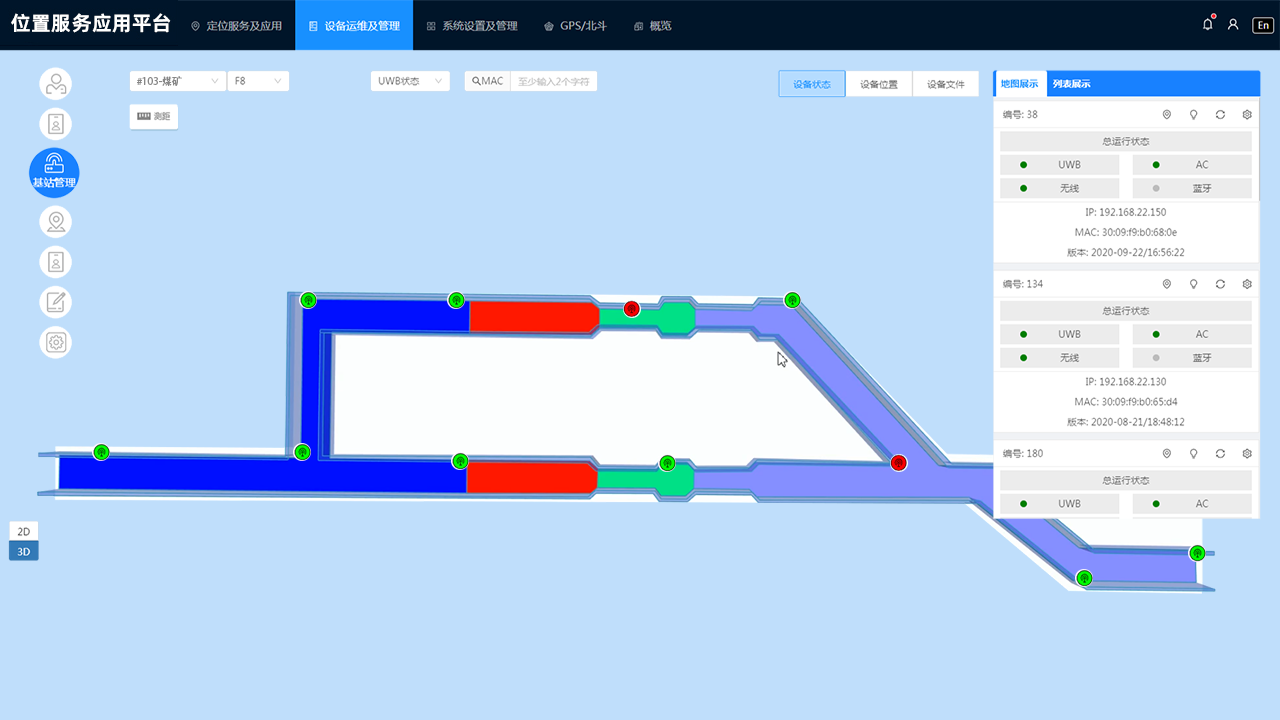

区域设备可视化管理
09  区域设备可视化管理
  • 通过3D地图与设备信息完美结合;
  • 实时检测全局设备状态;
  • 精确定位故障设备;
  • 实现可视化管理,让运维更方便、更高效。
