系统概述

针对隧道目前存在的施工环境复杂、作业风险系数高、施工人员管理困难等问题,星网云联研发基于无线自组网的免布线UWB隧道人员定位系统,能高效、精准地实现施工人员实时定位、电子围栏、视频联动、区域报警、紧急求救、考勤管理等功能,助力隧道施工人员安全管理。

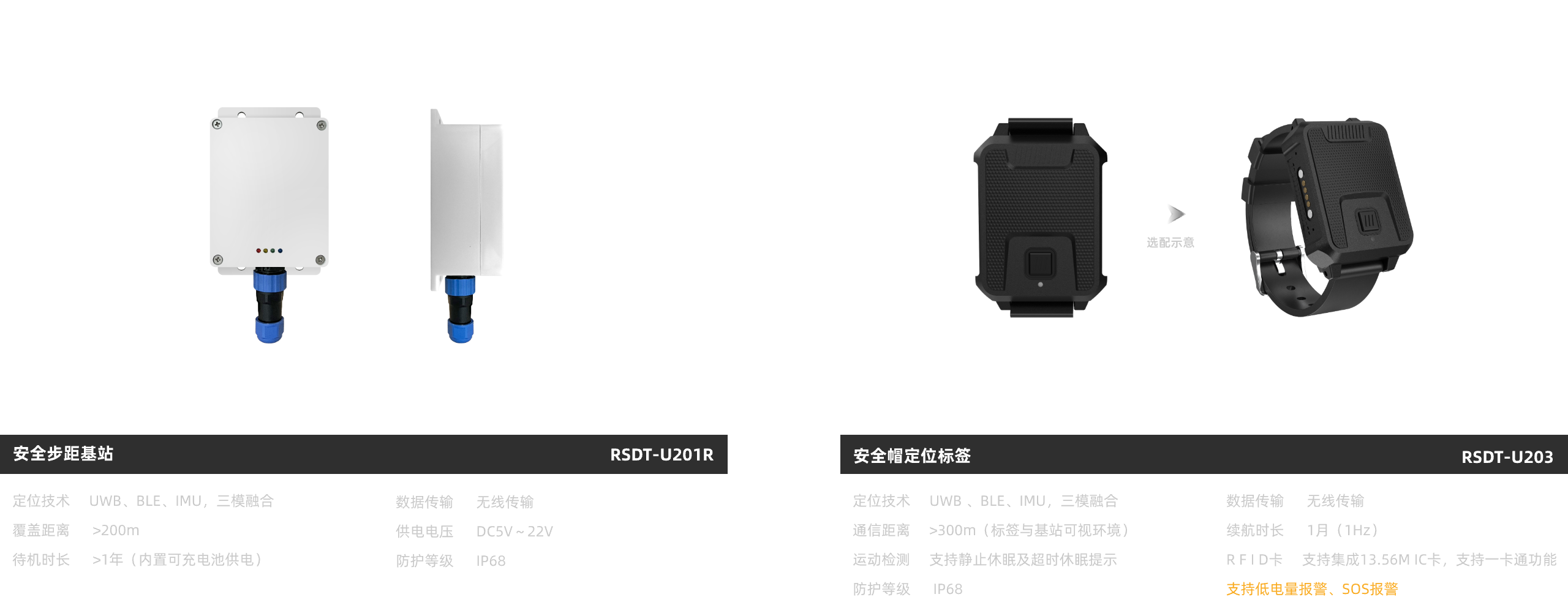

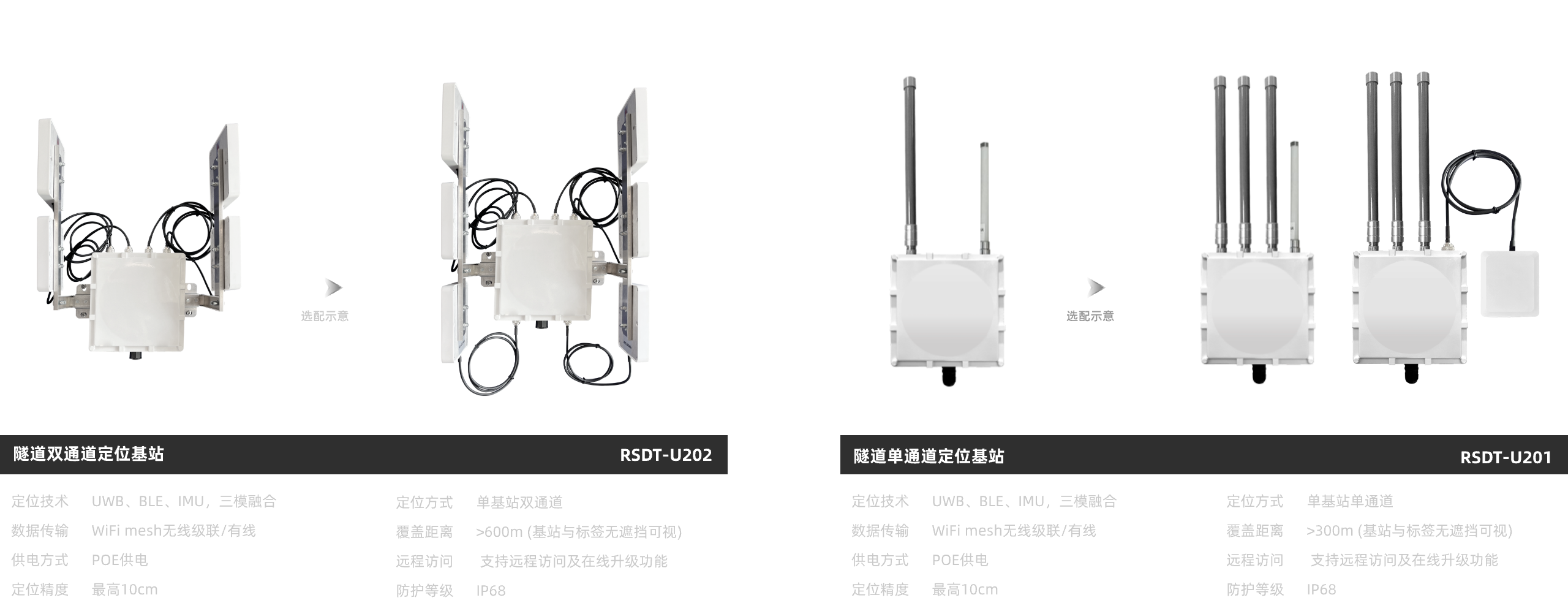

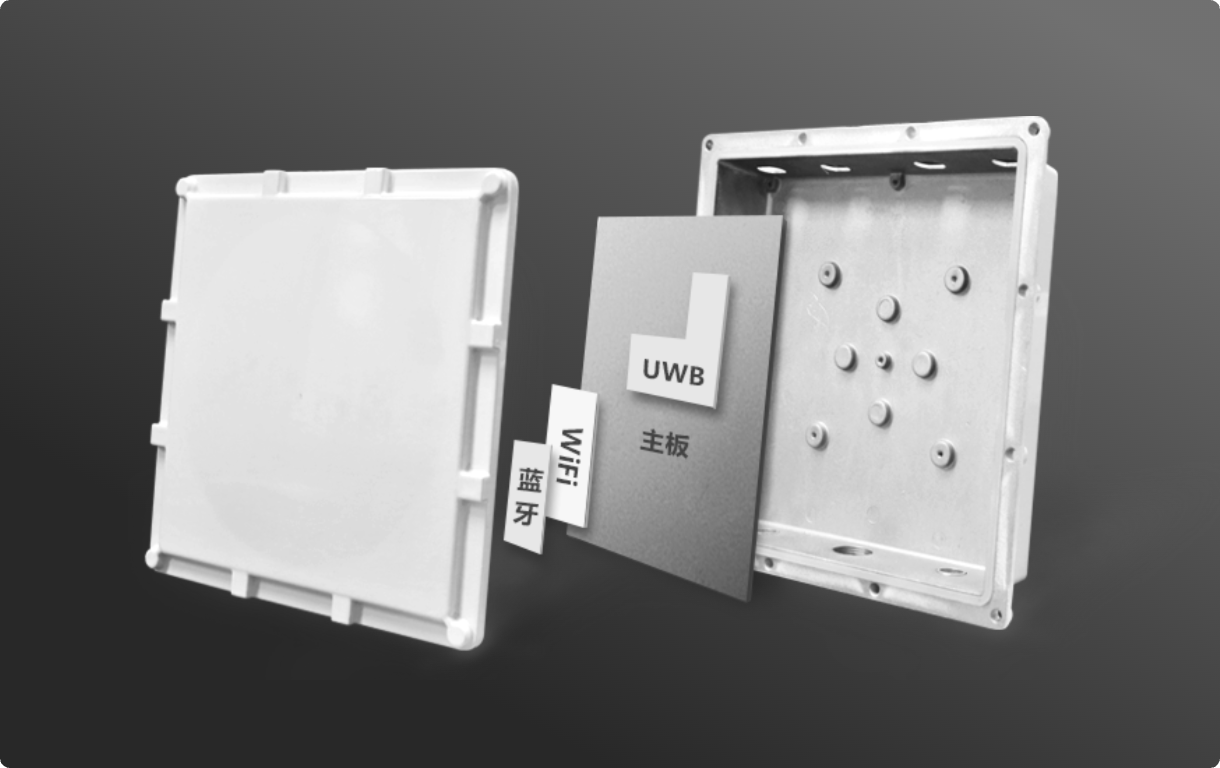

隧道人员定位系统采用UWB定位技术,定位基站同时集成双通道UWB模块、窄带无线模块,结合窄带无线数据网络可实现标签与不同基站测距的智能切换。 相较于传统UWB定位,星网云联隧道定位基站采用双通道UWB定位方式,单基站即可双通道测距,基站部署间距300-600米;同时基于无线自组网传输数据,免布线,施工简单,维护方便。隧道人员定位系统通过在隧道内已完工区部署一维隧道定位基站,施工区的防水台车、二衬台车部署星网云联研发的隧道专用子基站(电池供电),实现对施工人员、工作车辆和工程机械设备精准定位,定位精度最高可达10cm。

系统优势
01 基站部署: 星网部署间距 >传统部署
星网云联UWB隧道定位系统:

基站双通道测距,部署间距可达300-600米,所需定位基站数量少,施工难度低

传统UWB隧道定位系统:

基站单通道测距,部署间距可达150-200米,所需定位基站数量多,施工难度高

系统优势:部署间距提升 2 - 3 倍,基站数量减少1/2 ~ 2/3
窄带波束天线技术+双射频前端技术:

专为隧道定制的双窄带波束定向天线,采用双射频前端输出,实现单基站信号前后双向辐射,双向定位。

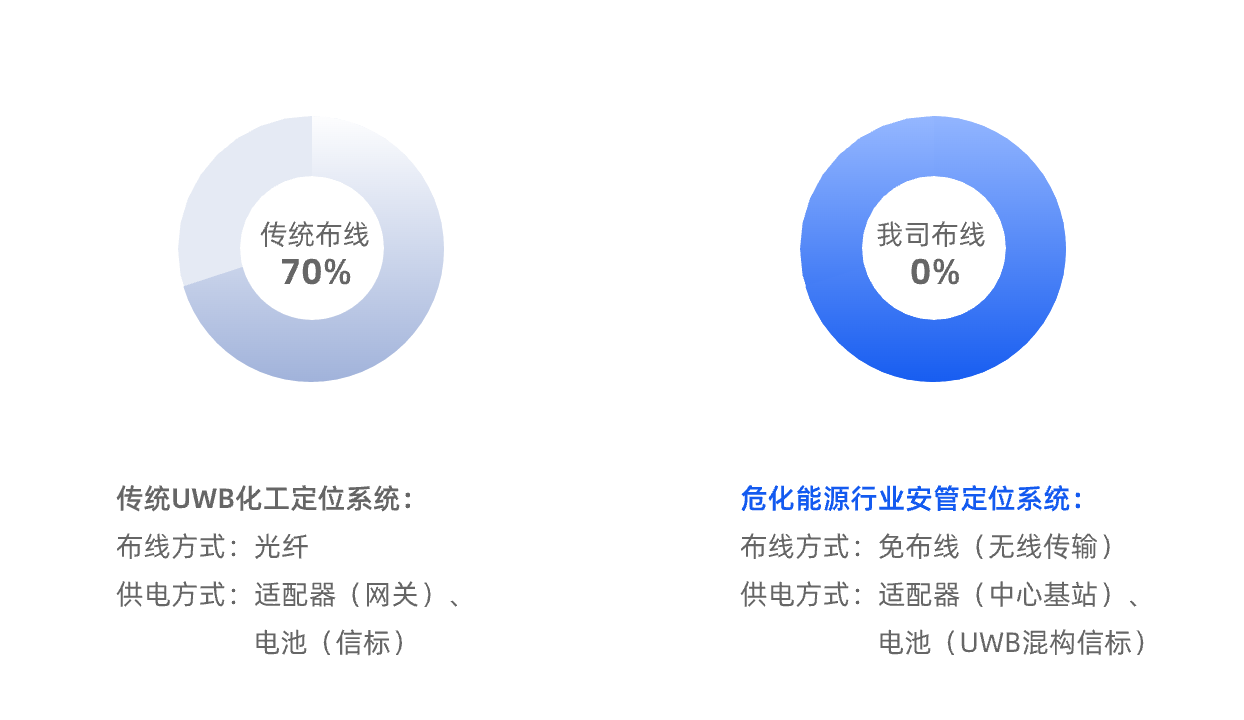

02 施工布线: 星网定位真0布线>传统UWB100%布线

星网云联UWB隧道定位系统

布线方式:免布线  电源:直接依靠强电

传统UWB隧道定位系统

布线方式:光纤或网线

电源:POE交换机或适配器(光纤交换机)

施工:熔纤(或固定光模块)+网络调试

系统优势:布线 0 成本

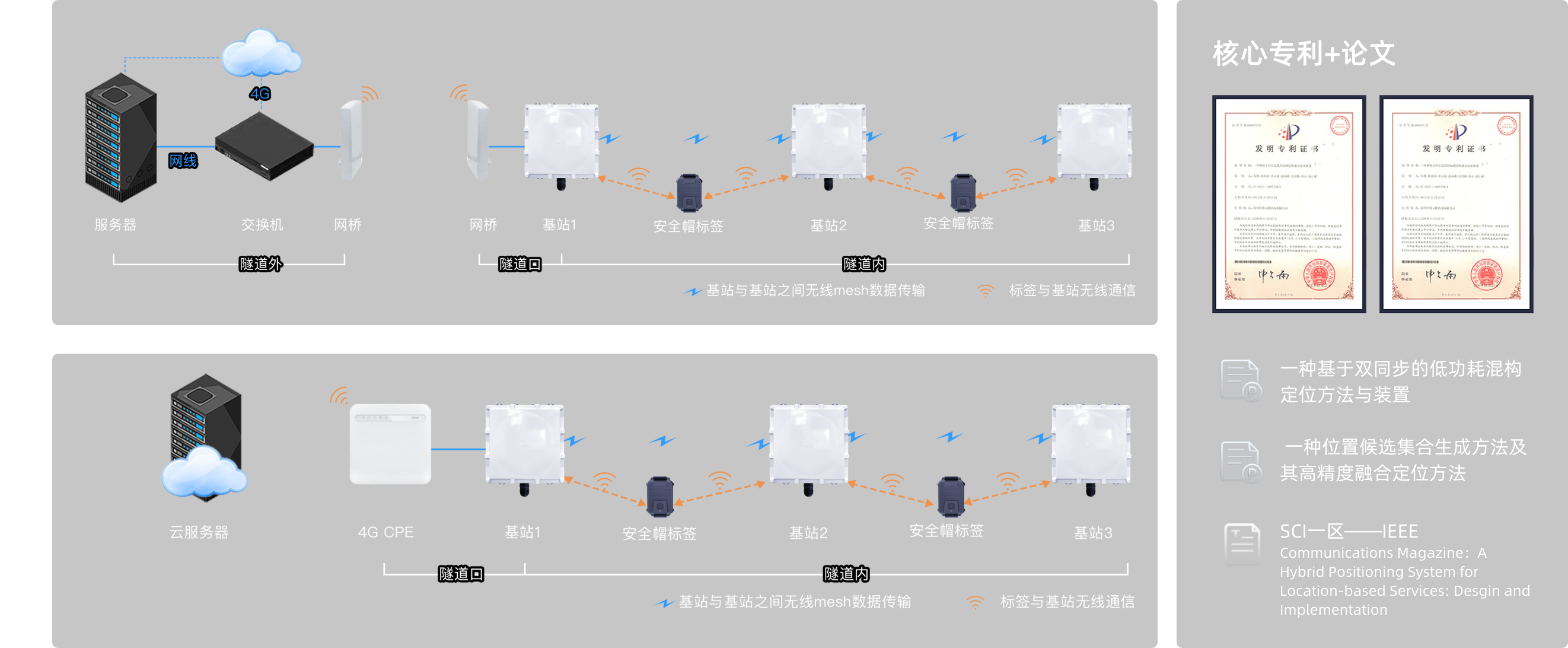

无线自组网数据传输技术:

定位数据采用mesh无线自组织网络技术;

支持>30个基站级联传输;

最大无线宽带双频1.167Gbps。

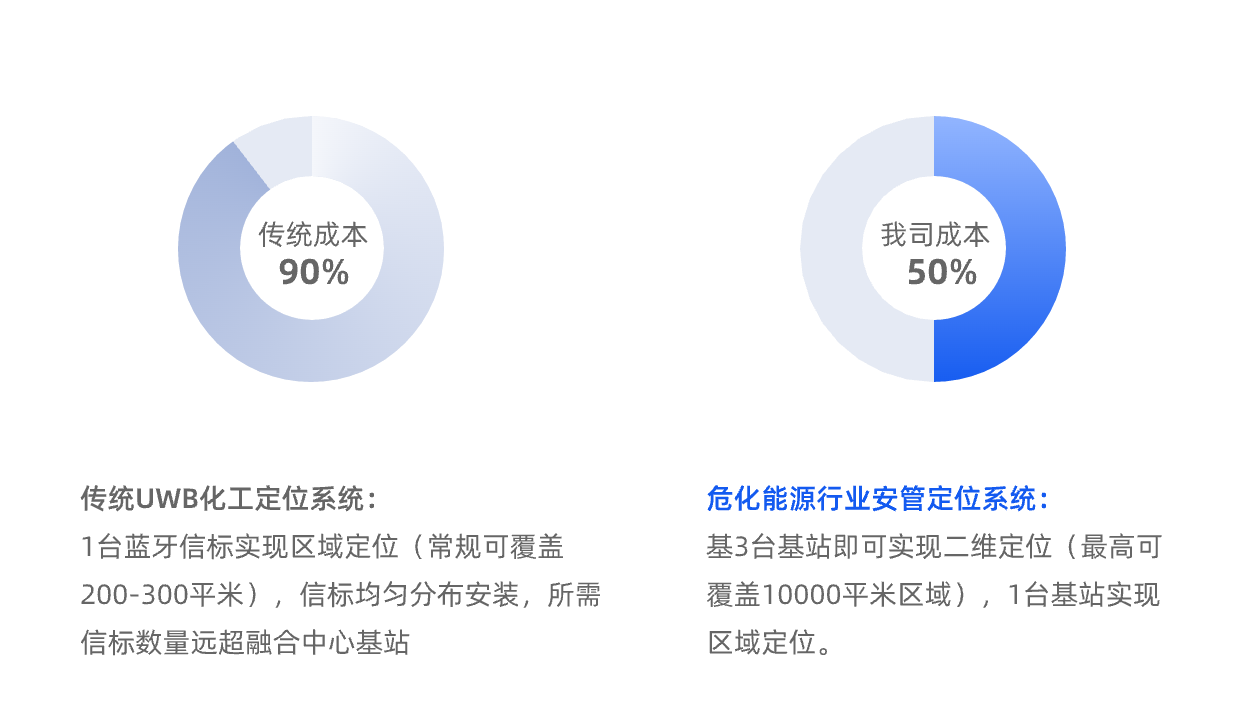

03 项目成本: 星网定位<传统UWB

星网云联UWB隧道定位系统

隧道施工过程中一定距离增加基站,系统自动获取基站位置,减少安装、调试工作量,维护成本低

传统UWB隧道定位系统

隧道施工过程中增加基站,需新增布线、安装和调试设备,维护成本高

系统优势:满足隧道施工移动性的特点,维护成本大幅降低
标签预位置估算技术:

系统根据窄带无线网络估算出标签的预位置,再结合UWB双通道定位,精准定位标签位置。

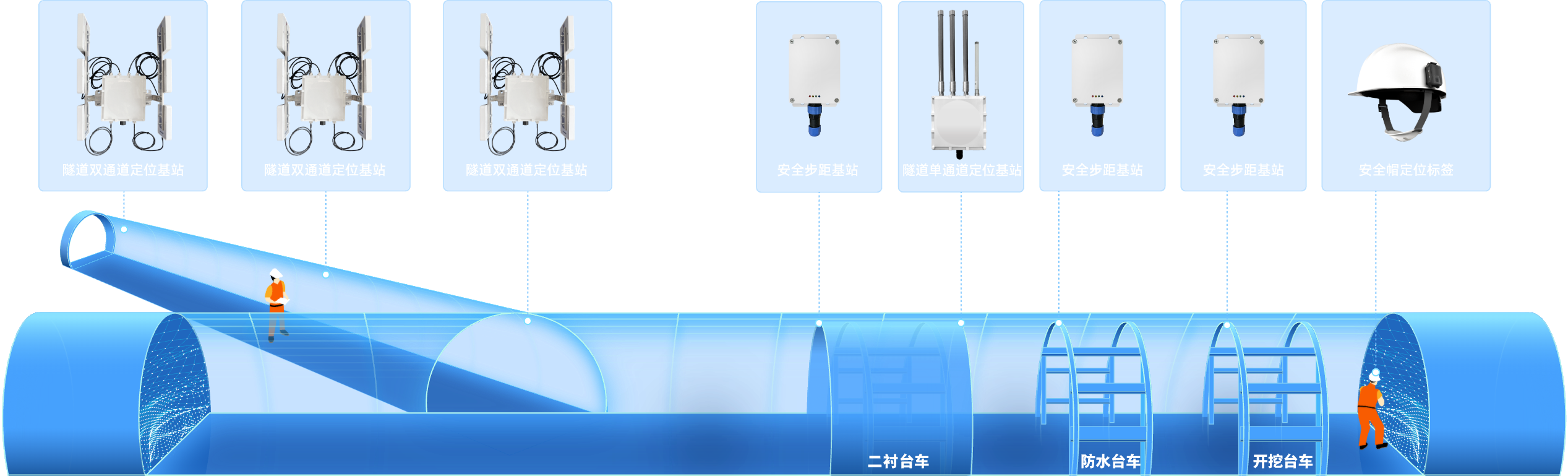

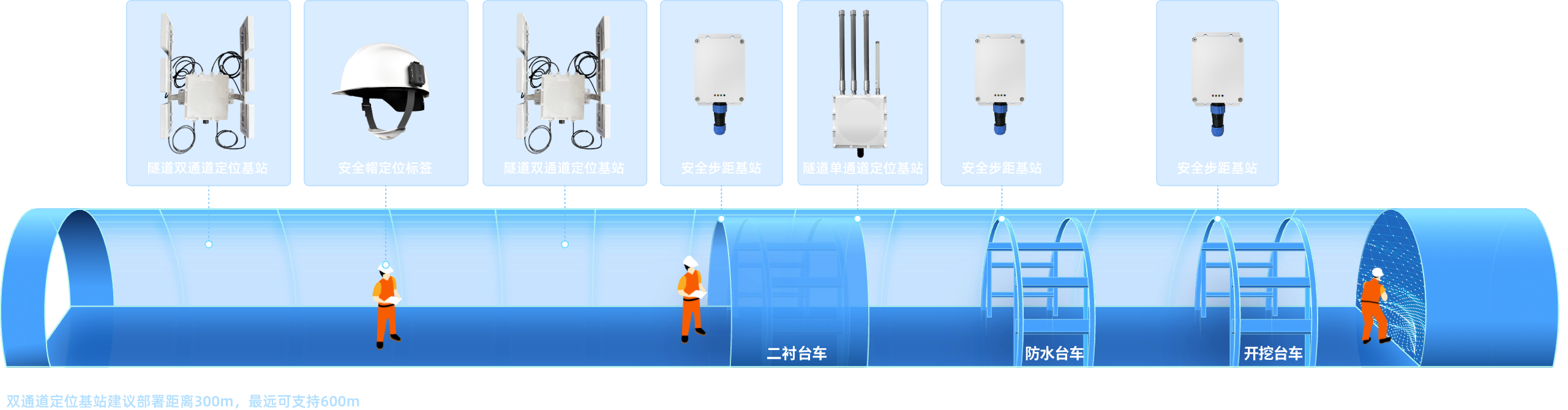

定位基站部署

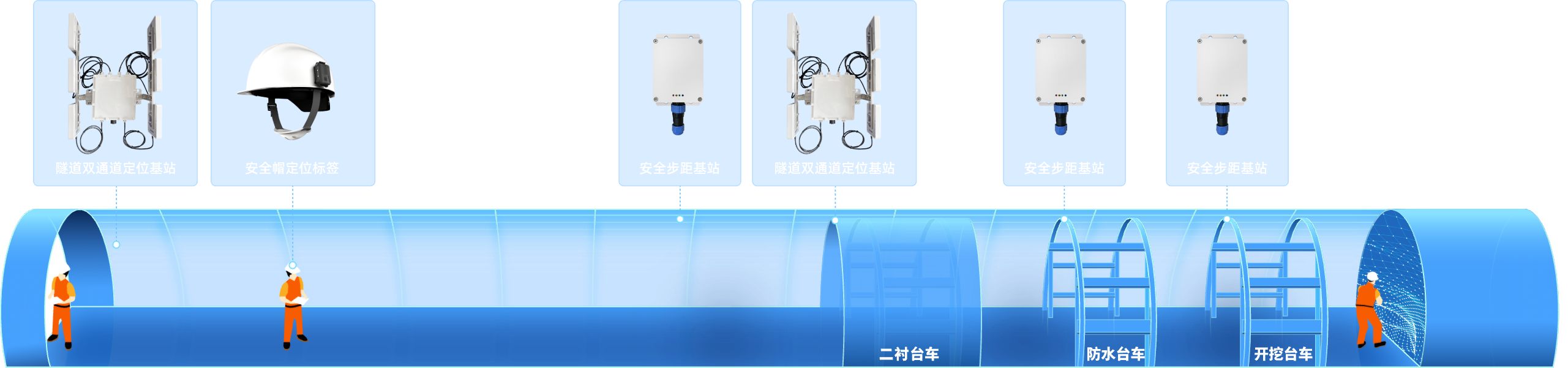

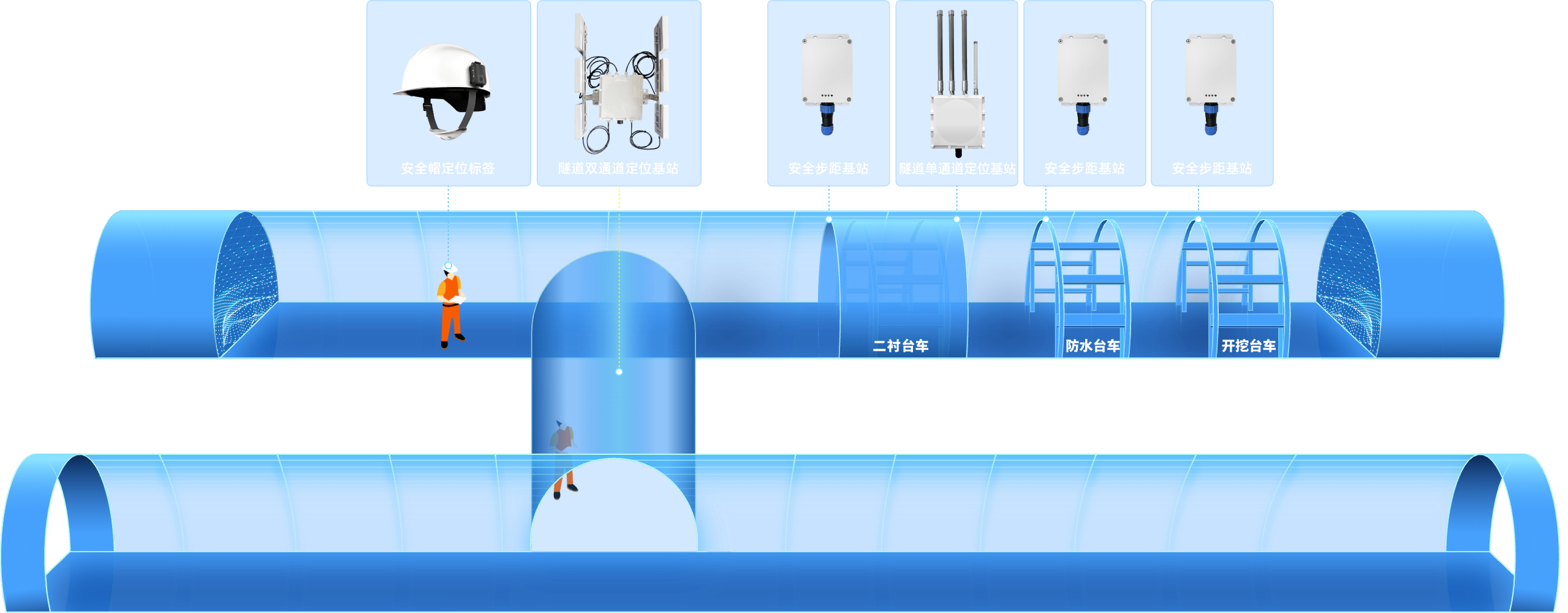

定位基站部署图

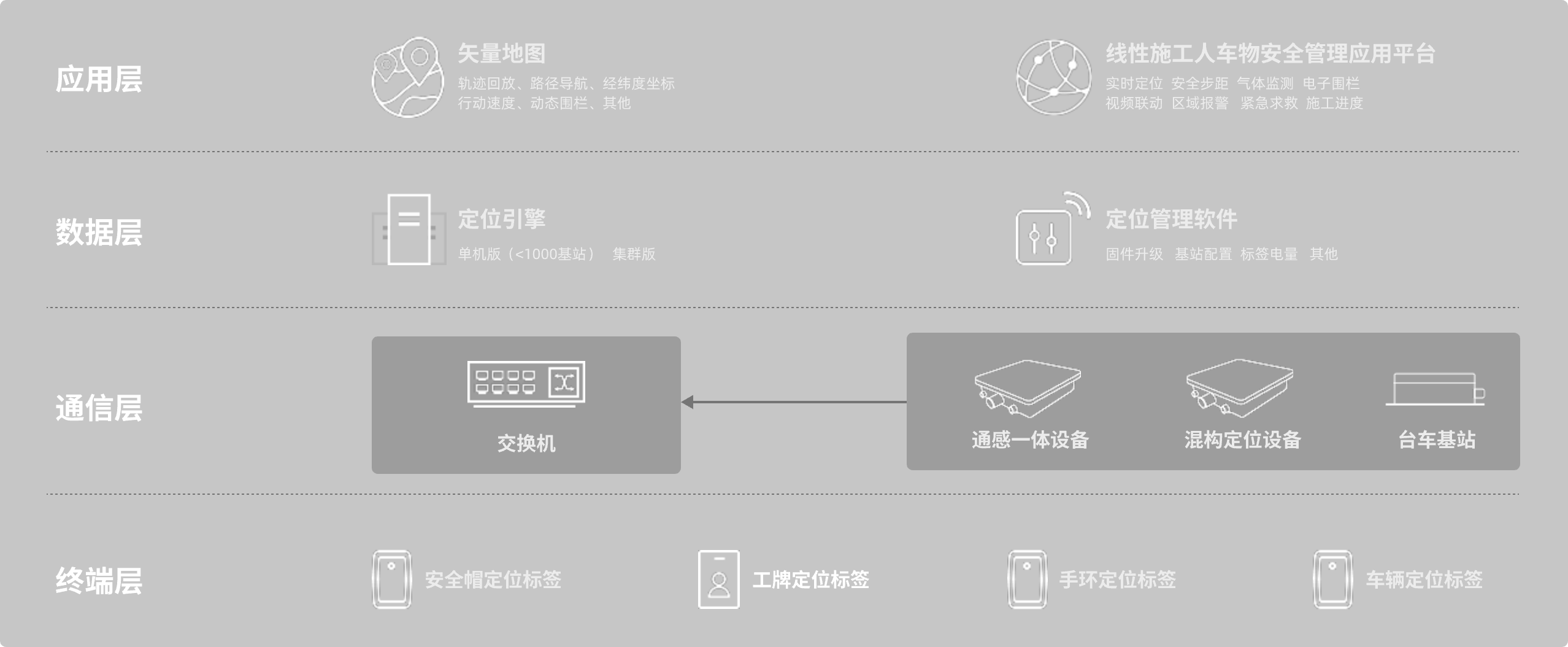

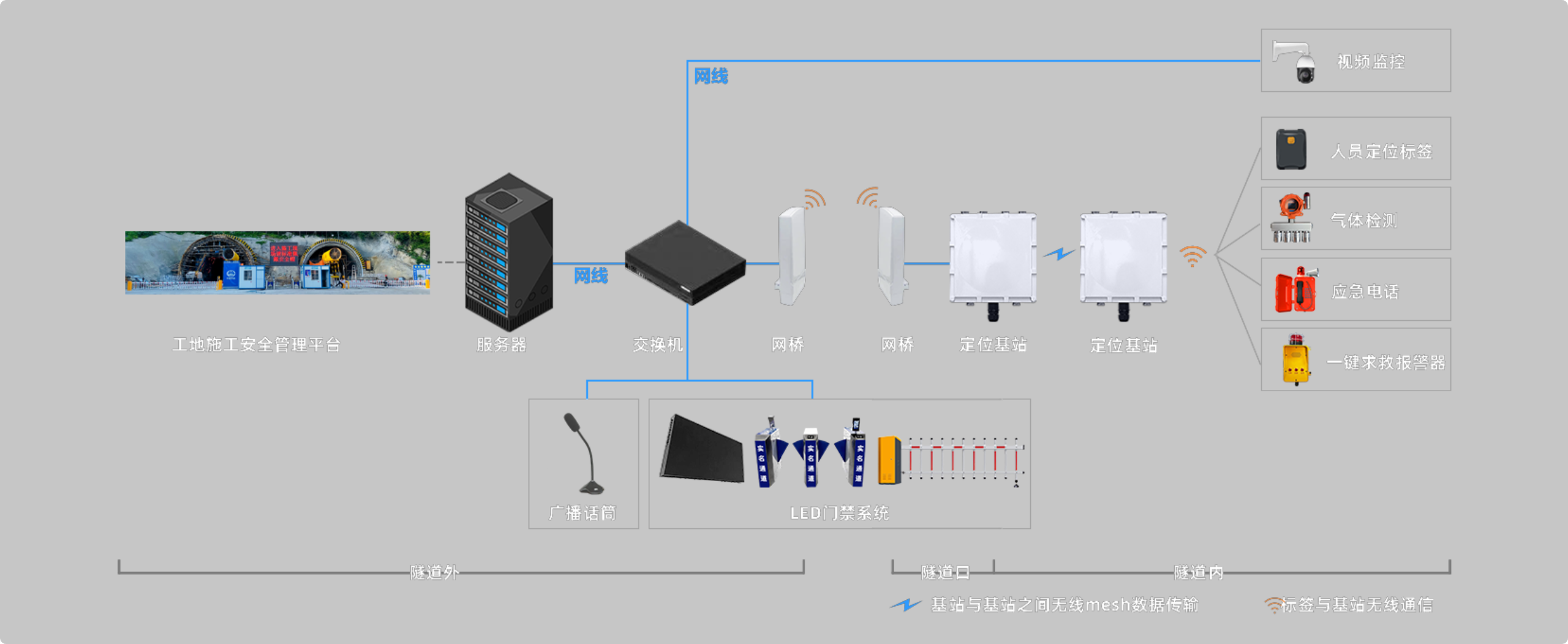

隧道实施架构图
隧道实施框架图
演示视频
宁会隧道定位
播放下一个:一维隧道定位
系统功能

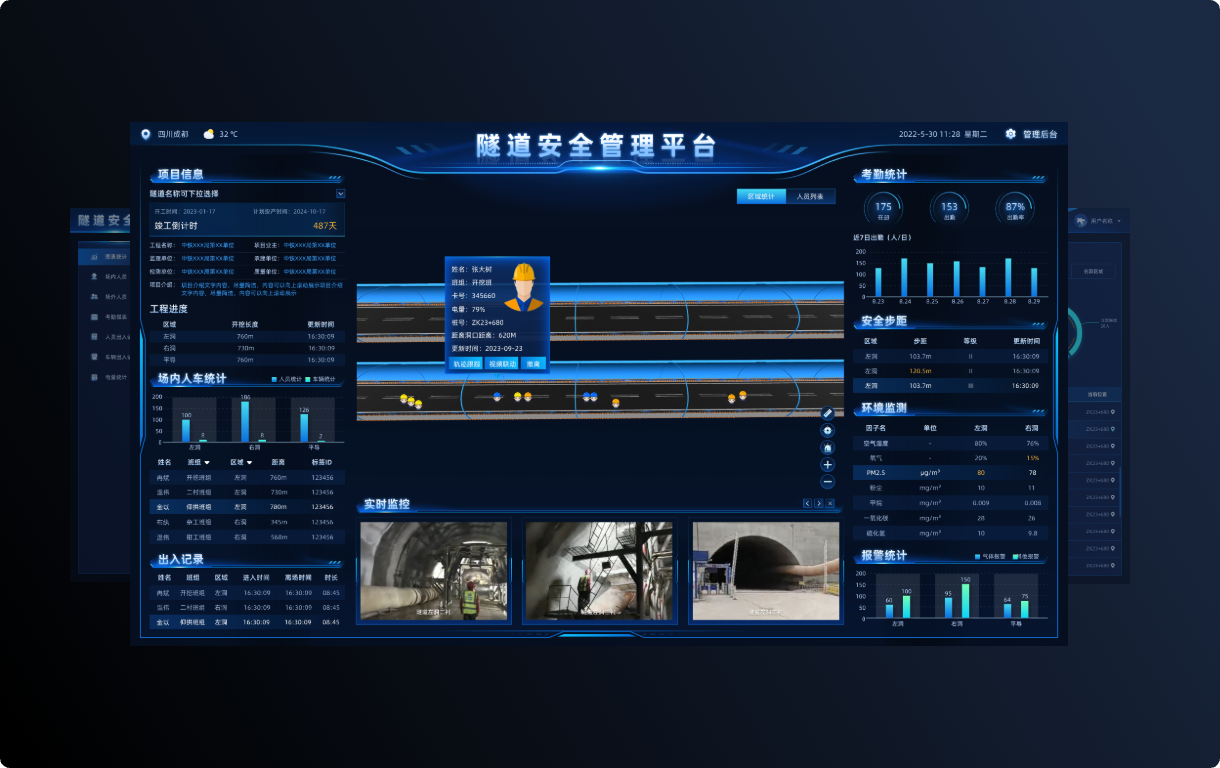

实时定位截图

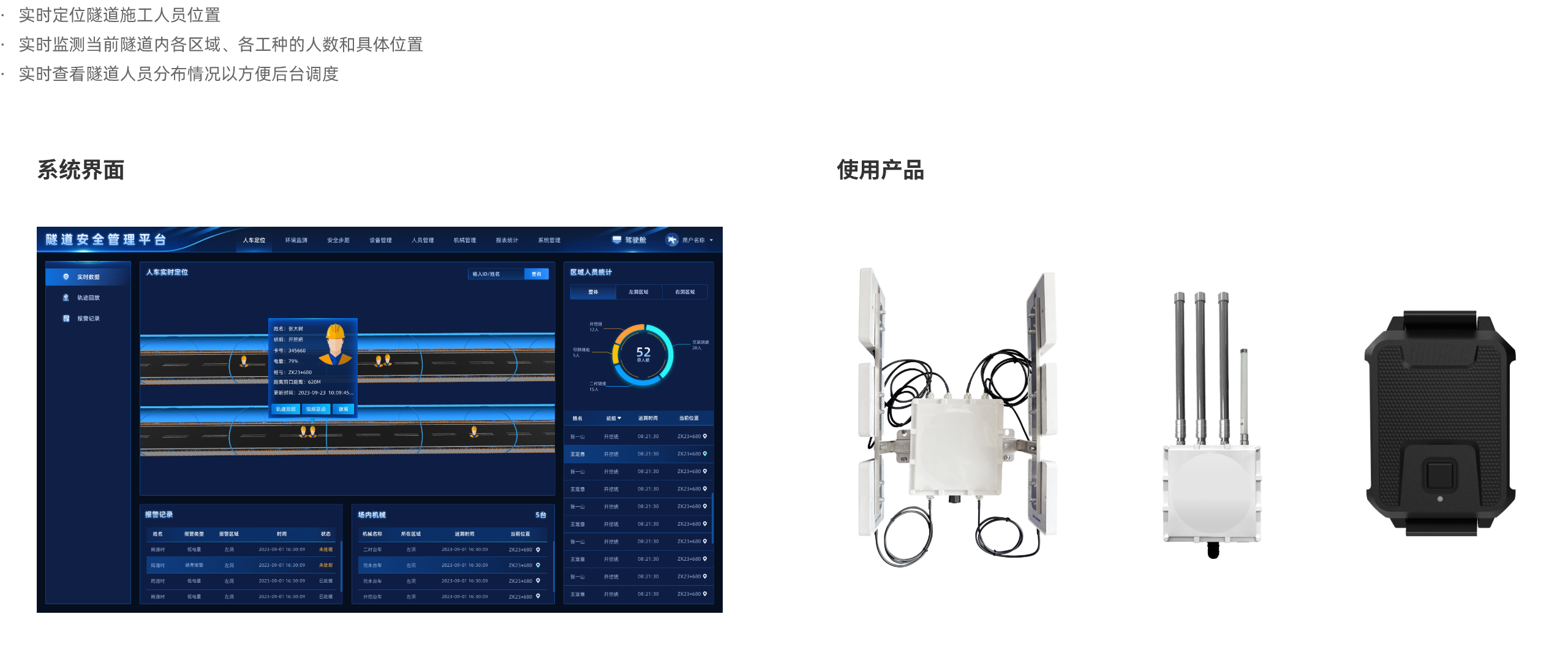

01  实时定位
  • 实时定位隧道施工人员位置;
  • 实时监测当前隧道、区域、部门、工种等进入场景人数、具体位置;
  • 实时查看隧道人员分布情况以方便后台调度。
实时定位查询
02  实时定位查询
  • 多条件筛选,查询定位人员综合信息;
  • 一键追踪目标信息。
电子围栏
03  电子围栏
  • 灵活设置电子围栏、出入权限及报警规则;
  • 对无权限进入电子围栏区域人员进行报警管理。

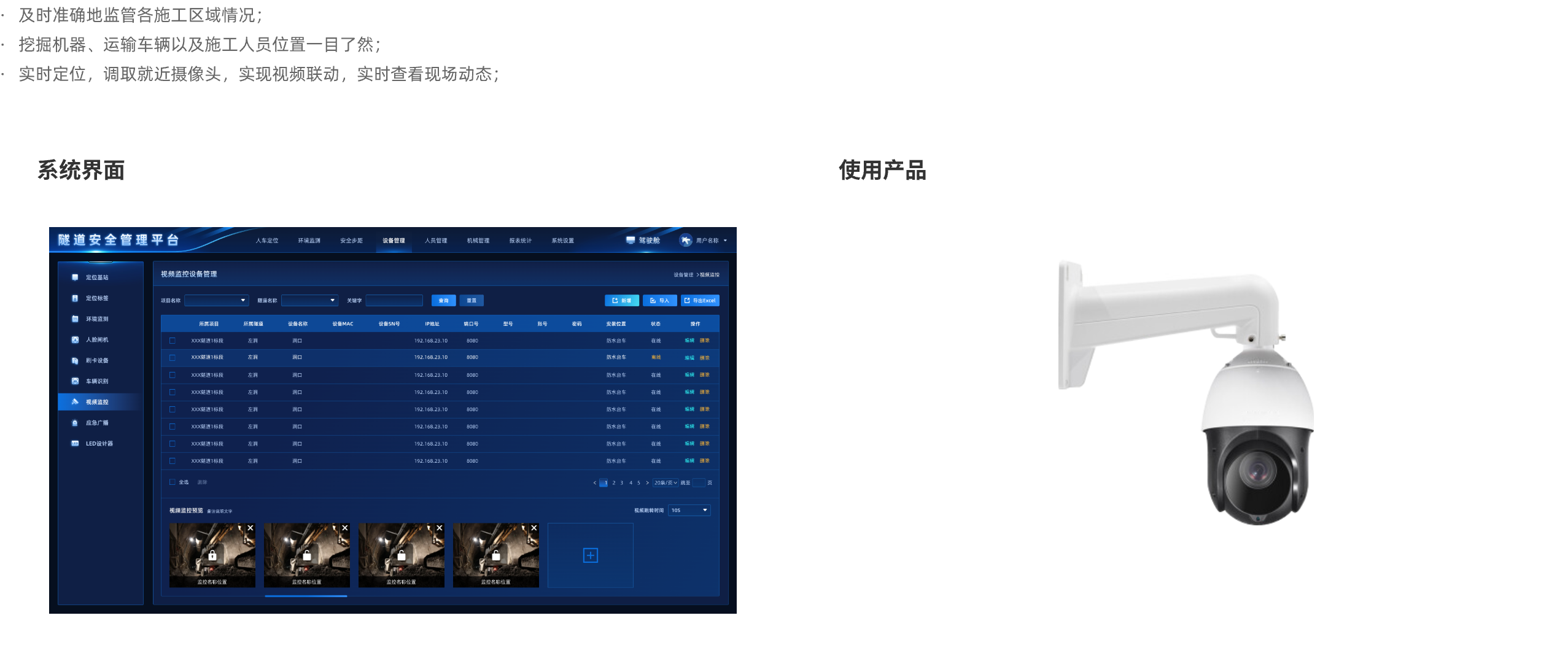

视频联动
04  视频联动
  • 定位视频监控联动,实施掌握现场动态;
  • 进入电子围栏区域,触发入界报警提示。
区域报警
05  区域报警
  • 限制区域设置自主化;
  • 灵活配置任意区域限制规则;
  • 实现对不同人员、不同区域、不同时间规范限制;
  • 让管理更精确、更高效。
紧急求救

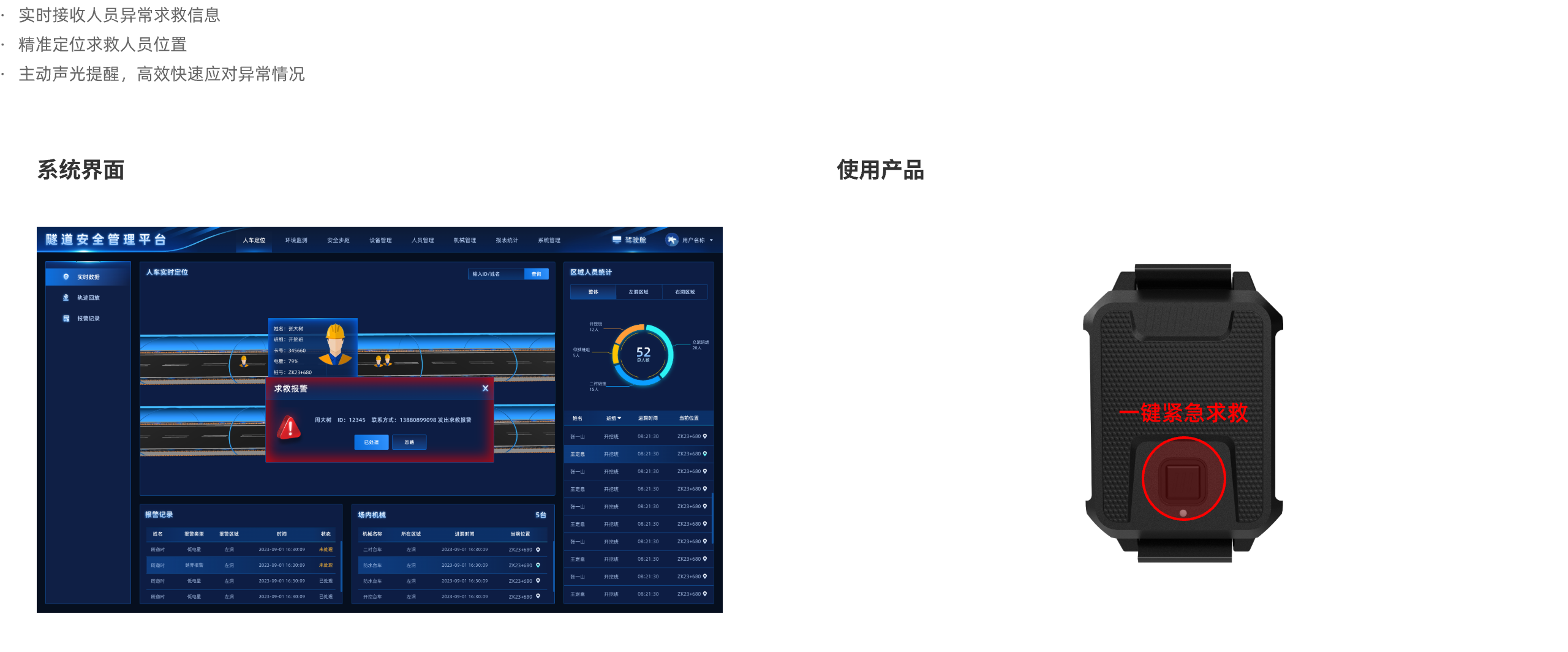

06  紧急求救
  • 人员穿戴设备与平台无线双向通讯;
  • 实时接收人员异常求救信息;
  • 精准定位求救人员位置;
  • 主动声光提醒,高效快速应对异常情况。
考勤管理
07  考勤管理
  • 全自动化人员考勤;
  • 可制定区域人员考勤、部门人员考勤等多种考勤方式;
  • 考勤数据自动统计储存。
定位轨迹查询
08  定位轨迹查询
  • 智能储存统计区域停留信息,让定位有迹可循;
  • 自由选择回放时间。

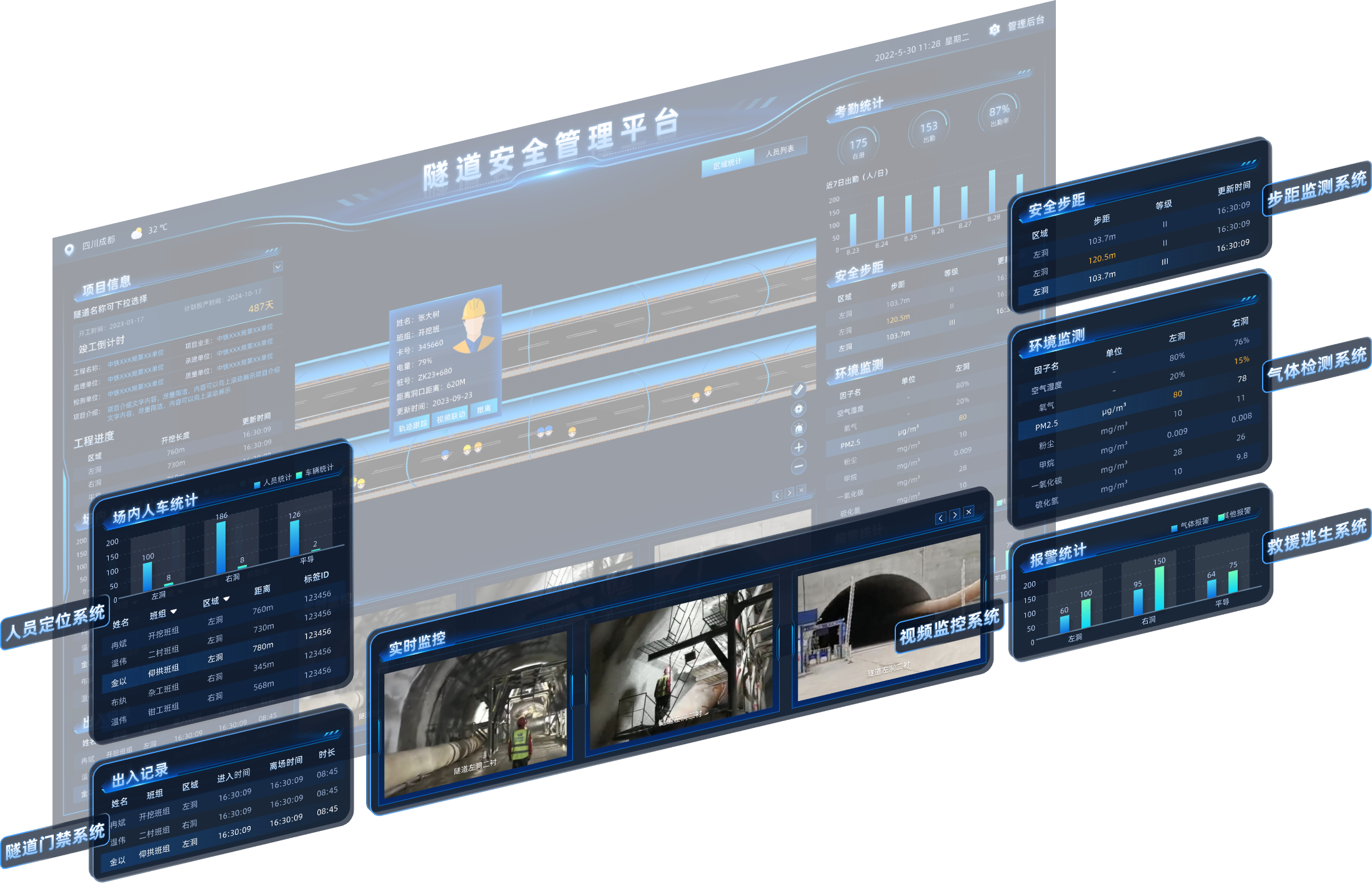

区域设备可视化管理
09  区域设备可视化管理
  • 通过3D地图与设备信息完美结合;
  • 实时检测全局设备状态;
  • 精确定位故障设备;
  • 实现可视化管理,让运维更方便、更高效。
